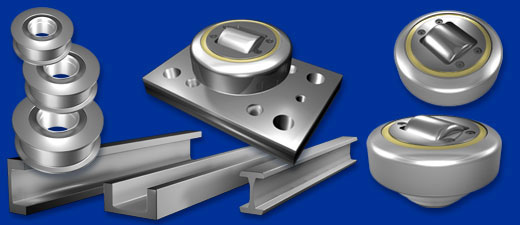

作為中國專業的物流傳動配件制造商之一，我們專業提供范圍廣泛的物流傳送裝置滾輪、流水線輸送復合滾輪、叉車鏈輪、滾輪等 包裝、印刷機械用帶軸 滾輪軸承 本公司專業制作包裝、印刷機械用帶軸 滾輪軸承 等。 目前我司生產的滾輪軸承，已出口到美國，英國，歐州等國家和地區，深得客戶的好評．現在我司已經大量開發了多款英制滾輪軸承，包裝曲線滾輪軸承，支承滾輪軸承，螺栓型滾輪軸承，和滾輪滾針軸承．型號主要有 CF4，CF5，CF6，CF8，CF10，CF10-1，CF12，CF16，CF18，CF20，CF20-1，CF24，CF24-1，CF30，CF30-1，CF30-2。等等

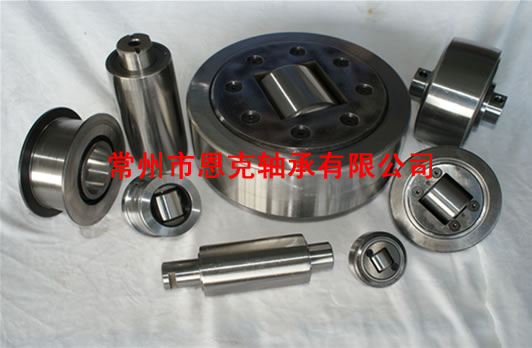

我廠生產的復合滾輪軸承型號主要有：4.053 4.054-62 4.055-70 4.056-78 4.058-88 4.061-106 4.062-123 4.063-149 4.011-149 4.454 4.455 4.456 4.457 4.458 4.459 4.460 4.461 4.462 4.463 4.072 4.073 4.074 4.076 4.078 4.079 4.080 4.235-89 4.227-108 4.228-123 4.229-149 4.230-185 4.089 4.090 4.091 4.092 4.093 4.055-40 4.057-78 4.075-78 4.058-49 4.059-101 4.077-101 4.060-108 4.078-108 4.259

主要結構形式： 主要結構形式：

軸承代號 結構特點
KR 有保持架 后綴“X”表示為圓柱形外表面，例如：KR16 X
KR.. PP 有保持架 帶密封圈
KRV 滿裝滾針
KRV..PP　 滿裝滾針 帶密封圈
NUKR 滿裝圓柱滾子
NUKRE 滿裝圓柱滾子 帶偏心套
CR 英制有保持架
CR ..UU 英制有保持架 帶密封圈
CRV... 英制無保持架
CRV...UU 英制無保持架 帶密封圈

CRY...V
CRY...VUU

KRE 表示帶偏心套，有保持架

KRVE 表示帶偏心套，滿裝型

一、無軸向引導

軸承代號 結構特點
RSTO 外圈無擋邊、有保持架、 弧形滾面
RSTO..X 無密封、無內圈 柱形滾面
STO 外圈無擋邊、有保持架、 　弧形滾面
STO..X 雙面密封、無內圈 柱形滾面
RNA22..2RS 外圈雙擋邊、有保持架、 弧形滾面
RNA22..2RS X　 雙面密封、有內圈 柱形滾面
NA22..2RS 外 圈雙擋邊、有保持架 弧形滾面
NA22..2RS X 雙面密封、有內圈 柱形滾面

二、有軸向引導

軸承代號 結構特點
NATR 有保持架 有內圈 弧形滾面或柱形滾面
NATR..PP 有保持架 有內圈 弧形滾面或柱形滾面
NATV 滿裝滾針 有內圈 弧形滾面或柱形滾面
NATV..PP 滿裝滾針 有內圈 弧形滾面或柱形滾面
NUTR 滿裝圓柱滾子 有內圈 弧形滾面
NUTR..X 滿裝圓柱滾子 有內圈 柱形滾
型
號
(mm ) 無密封 圓筒外輪 CF5 CF6 CF8 CF10 CF10-1 CF12 CF12-1 CF16 CF18 CF20 CF20-1 CF24 CF24-1 CF30 CF30-1 CF30-2
球面外輪 CF5R CF6R CF8R CF10R CF10-1R CF12R CF12-1R CF16R CF18R CF20R CF20-1R CF24R CF24-1R CF30R CF30-1R CF30-2R
有密封 圓筒外輪 CF
5UU CF
6UU CF
8UU CF
10UU CF
10-1UU CF
12UU CF
12-1UU CF
16UU CF
18UU CF
20UU CF
20-1UU CF
24UU CF
24-1UU CF
30UU CF
30-1UU CF
30-2UU
球面外輪 CF
5UUR CF
6UUR CF
8UUR CF
10UUR CF 10-1UUR CF
12UUR CF 12-1UUR CF
16UUR CF
18UUR CF
20UUR CF 20-1UUR CF
24UUR CF 24-1UUR CF
30UUR CF 30-1UUR CF 30-2UUR

我廠生產的復合滾輪軸承型號主要有：4.053 4.054-62 4.055-70 4.056-78 4.058-88 4.061-106 4.062-123 4.063-149 4.011-149 4.454 4.455 4.456 4.457 4.458 4.459 4.460 4.461 4.462 4.463 4.072 4.073 4.074 4.076 4.078 4.079 4.080 4.235-89 4.227-108 4.228-123 4.229-149 4.230-185 4.089 4.090 4.091 4.092 4.093 4.055-40 4.057-78 4.075-78 4.058-49 4.059-101 4.077-101 4.060-108 4.078-108 4.259

曲線滾輪 的螺栓作滾道的部位是經過淬火的。為避免應力集中，滾輪的厚壁外圈外表面為弧面形。曲線滾輪有帶單、雙密封圈、不帶密封圈、帶密封環的各種規格的型號。帶密封圈存儲潤滑脂空間大、提供長久性潤滑，并延長潤滑間隔。密封圈材質為N220或聚四氟乙烯，其運轉溫度范圍分別為-30°C至+100°C或-30°C至+180°C 。密裝式的曲線滾輪它可承受較重的載荷但轉速較低，且必須經常再潤滑。

支承滾輪具有厚壁外圈，利用這種外圈，滾輪可以直接在滾道上滾動，并可以承受大的負荷。VG－支承滾輪有壓力滾輪、偏心滾輪、搖桿滾輪。滾輪的外徑為圓柱形或球形。利用球形外圈可以使安裝時傾斜位置得到補償。

RSTO及STO型支承滾輪

ENKE-系列支承滾輪RSTO型不帶內圈，支承滾輪可直接在作為滾道的經淬火的軸上運轉。STO型帶內圈，內圈和外圈及與其配合的滾針保持架組件可分別安裝。由于RSTO及STO型支承滾輪不帶擋邊及端面擋圈，安裝時必須有軸向引導，其引導表面至少是經過精密車加工。

RNA22...2RS,NA22...2RS型支承滾輪

這種滾輪的直徑尺寸與STO系列滾輪相同。只是它們稍寬一些，雙面密封結構使其不需要維護，使用溫度范圍為-20℃－120℃。在安裝不帶內圈的RNA22...2RS系列支承滾輪時應注意不要損傷密封圈。外圈需要端面引導。

NATR及NATR...PP型支承滾輪

NATR系列支承滾輪包括外圈、內圈、滾針保持架組件及壓入并固定在內圈兩側的擋圈。NATR...PP系列還附加密封環。這種支承滾輪具有大的潤滑脂貯存空間，可以長期使用而不必加脂。

NATV及NATV...PP型支承滾輪

NATV系列支承滾輪與NATR系列支承滾輪基本相同，唯一區別是NATV系列為滿裝滾針型。因此它可以在低速下承受較重載荷，但必須注意經常潤滑。NATV...PP系列為帶密封的結構。

NUTR型支承滾輪

NUTR 系列支承滾輪為雙列滿裝滾子軸承，外圈由擋邊引導。軸承的全部零件由壓入外圈內的密封罩形成一種完整的單元，密封罩與止推擋圈一起組成了高效的間隙密封。這種支承滾輪可以承受非常重的載荷，由于滾動體的軸向引導，即使在高速情況下也可承受沖擊性的軸向載荷。

公差

ＤＦ－支承滾輪曲線滾輪的尺寸、形狀及旋轉精度通常情況下為P0級。帶園弧形外徑的支承滾輪曲線滾輪外徑公差為0／-0.05mm，NATR、NATV、NUTR軸承寬度公差為h12,曲線滾輪螺柱直徑公差h7。

可調心性

帶圓柱形外徑的支承滾輪可調心性很小。在低負荷時，它約為3-4'，在中等到高負荷時為5-7'。帶圓弧形外徑的支承滾輪可調心性為15-20'。當有較大的角度誤差時，按負荷的大小而存在顯著的邊緣應力，它將降低軸承的壽命。

KR及KR...PP型曲線滾輪

在KR、KR...PP曲線滾輪內，滾針是有保持架引導，而外圈則經由螺栓上的擋圈軸向引導。適用于重載荷和中轉速。由于軸承內部有較多的貯脂空間，所以潤滑周期得到延長。KR...PP曲線滾輪為帶接觸式密封結構。使用溫度為-30℃-100℃。

KR及KR...PP型曲線滾輪

KRV及KRV...PP型曲線滾輪KRV and KRV...PP type curve rollers
KRV、KRV...PP曲線滾輪和KR、KR...PP曲線滾輪結構相同，僅是它們是滿裝滾針軸承。它們可以承受較重的載荷及較低的轉速。且必須經常加潤滑脂。

NUKR 曲線滾輪

這種系列曲線滾輪是雙列滿裝滾子結構。象圓柱子滾子軸承一樣具有外圈由滾動體作軸向引導壓入外圈的罩殼和擋邊臺階組成高效果的間隙密封。
這種曲線滾輪能承受特別高的負荷，還有由于受滾子的軸向引導也可承受沖擊性的軸向負荷。

KRE、KRE...PP、KREV、KREV...PP、NUKRE型曲線滾輪

全部型號的曲線滾輪都可帶偏心套供應。滾輪可以通過螺栓端面的槽進行調節。在螺栓端面標記處表示偏心套的最高點。加潤滑脂可以通過螺栓兩端進行。
